gelasertes Versuchsmodul
für Modultiefe 25 cm in H0

Profil bei den kurzen Modulen - den Streckenmodulen, ist ein abgewandeltes FREMO H0 F96 -Profil
Ich habs unten um 4mm gekürzt, damit die USA-H0 Beine passen.
Breite 250mm - Oberkante Trassenbrett bei 100mm - Länge 600mm
Höhe Rückseite 250mm - also 150mm über Trassenbrett

Dies ist das erste Muster - hab das erste Exemplar mal schnell zusammengeschraubt.
So ein Modulrohbau dauert schon fast 5 Minuten .-)

Passte auf Anhieb - okay - hab ja auch schon Übung mit Erstellung der Laserzeichnungen.

Möchte auf den beiden Kurzmodulen mal austesten, wieviel rämliche
man auf diesen schmalen Modulen vortäschen kann :-)

Zwischenzeitlich hab ich auch noch ein Modul mit Flachprofil gelasert - für Streetrunning etc.
Bohrungen - FREMO-H0RE Mittelbohrung und jeweils 50mm links und rechts weitere Bohrungen.

Damit Bohrungen 65mm unter Oberkante Trassenbrett bzw Deckel - identisch mit FREMO USA H0n3.

Weiterer Text zwischen den Bildern dieser Thumbnails.

tschüß
Harald Brosch
0179-2121559

Auf Bilder klicken und es erscheinen grössere Abbildungen - is ja klar

SCHMALMODUL-H0--01 800 x 600 39130 Bytes	SCHMALMODUL-H0--02 800 x 600 72645 Bytes	SCHMALMODUL-H0--03 800 x 600 47702 Bytes
Die ersten beiden Versuchsmodule sind nur jeweils 60cm lang - mit Streckenprofilen.
SCHMALMODUL-H0--04 800 x 600 85975 Bytes	SCHMALMODUL-H0--05 800 x 600 80781 Bytes	SCHMALMODUL-H0--06 800 x 600 70458 Bytes
2 Querstreben auf nur 60cm Länge mag übertrieben sein - stabil ists auf alle Fälle :-)
SCHMALMODUL-H0--07 800 x 600 52746 Bytes	SCHMALMODUL-H0--08 800 x 600 48284 Bytes	SCHMALMODUL-H0--09 800 x 600 43369 Bytes
Das lange Modul ist neu - 1200mm lang - 250mm tief - 100mm hoch - Bohrungen identisch mit FREMO USA H0 Schmalspur = H0n3. rechts ein Streckenprofil - den Übergang zur Deckplatte muß ich noch manuell reinschleifen.
SCHMALMODUL-H0--10 800 x 600 38920 Bytes	SCHMALMODUL-H0--11 800 x 600 32826 Bytes	SCHMALMODUL-H0--12 800 x 600 51417 Bytes
Der Übergang hier noch etwas holperig - der muß noch besser rausgearbeitet werden - klaro. Warum so dicke Rückwände ? immerhin 12mm. Na ganz einfach - alles aus einer Platte. Platte rauflegen - Laser anschalten - Modulteile alle fertig. Okay - stabil ists auch. Geht natürlich auch ohne Rückwand - brauch ich aber bei diesen Modulen für die Gestaltung.
SCHMALMODUL-H0--13 800 x 600 53037 Bytes	SCHMALMODUL-H0--14 800 x 600 52213 Bytes	SCHMALMODUL-H0--15 800 x 762 61218 Bytes

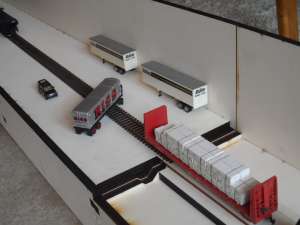

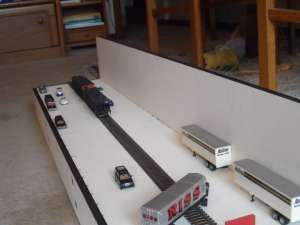

Stellproben
SCHMALMODUL-H0--16 793 x 800 53564 Bytes	SCHMALMODUL-H0--17 800 x 546 47832 Bytes	SCHMALMODUL-H0--18 800 x 600 44982 Bytes
rechts oben der Übergang - da muß noch die Säge oder Schleifmaschine ran.
SCHMALMODUL-H0--19 800 x 600 46950 Bytes	SCHMALMODUL-H0--20 800 x 600 39806 Bytes	SCHMALMODUL-H0--21 800 x 800 60543 Bytes
Stellproben - und rechts das mit H0n3 identische Flachprofil. MAx kontrolliert.
SCHMALMODUL-H0--22 800 x 600 49955 Bytes	SCHMALMODUL-H0--23 800 x 600 57334 Bytes	SCHMALMODUL-H0--24 800 x 600 44849 Bytes
Warum mir oben in der Mitte jetzt Bilder vom Streckenprofil dazwischengeraten sind - keine Ahnung !
SCHMALMODUL-H0--25 800 x 350 28992 Bytes	SCHMALMODUL-H0--26 800 x 600 46180 Bytes	SCHMALMODUL-H0--27 800 x 600 36542 Bytes
Hmm - nochmal ein Bild vom flachen Modul - dann weitere Bilder von einem der kurzen Streckenmodule.
SCHMALMODUL-H0--28 800 x 600 46822 Bytes	SCHMALMODUL-H0--29 800 x 600 83385 Bytes	SCHMALMODUL-H0--30 800 x 600 74333 Bytes
Seltsame reihenfolge - aber ich lasse det jetzt mal einfach so.
SCHMALMODUL-H0--31 800 x 600 51175 Bytes
